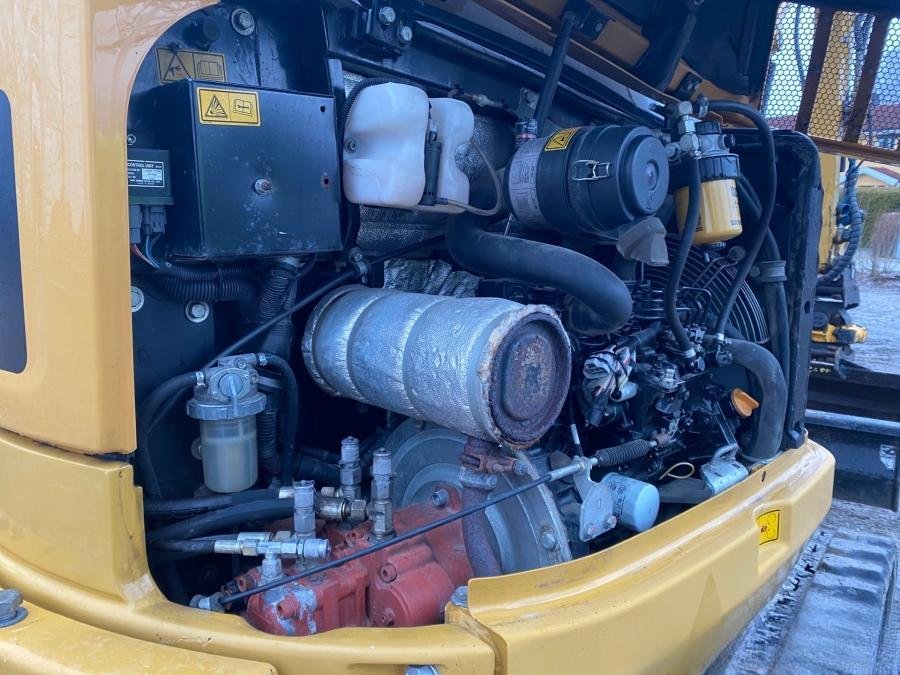

Moteur
-
Fabricant : Yanmar
-
Modèle : 3TNV76
-
Type : Diesel, 3 cylindres, refroidi par liquide
-
Cylindrée : 1,116 L (1 116 cm³)
-
Puissance nominale : 17,9 kW (≈ 24,3 ch) à 2 400 tr/min
-
Norme d’émissions : Stage IIIA / Tier 4 Interim
-
Refroidissement : Liquide
-
Démarrage : Électrique
-
Capacité du réservoir de carburant : 28 L environ
Dimensions et transport
-
Longueur totale : 4,10 m
-
Largeur totale : 1,57 m
-
Hauteur totale : 2,35 m
-
Garde au sol : 0,30 m
-
Largeur des chenilles : 300 mm
-
Empattement : 1,53 m
-
Poids de transport : ≈ 2,6 t (selon configuration)
-
Lame de nivellement avant : Oui, à commande hydraulique
Performances
-
Profondeur de fouille maximale : 2,74 m (avec bras standard)
-
Portée maximale au sol : 4,65 m
-
Hauteur maximale de déversement : 2,95 m
-
Force d’arrachement au godet : 22,5 kN
-
Force de creusement au balancier : 14,3 kN
-
Vitesse de translation : 2,6 – 4,6 km/h
-
Rotation de la tourelle : 360°
-
Rayon de rotation arrière : Compact (CR – déport réduit)
Hydraulique
-
Type de pompe principale : À pistons axiaux à débit variable
-
Débit hydraulique total : 70 L/min environ
-
Pression de service : 240 bar
-
Capacité du réservoir hydraulique : 35 L
-
Ligne auxiliaire : Oui (pour outils hydrauliques tels que marteau, tarière, pince, tilt, etc.)

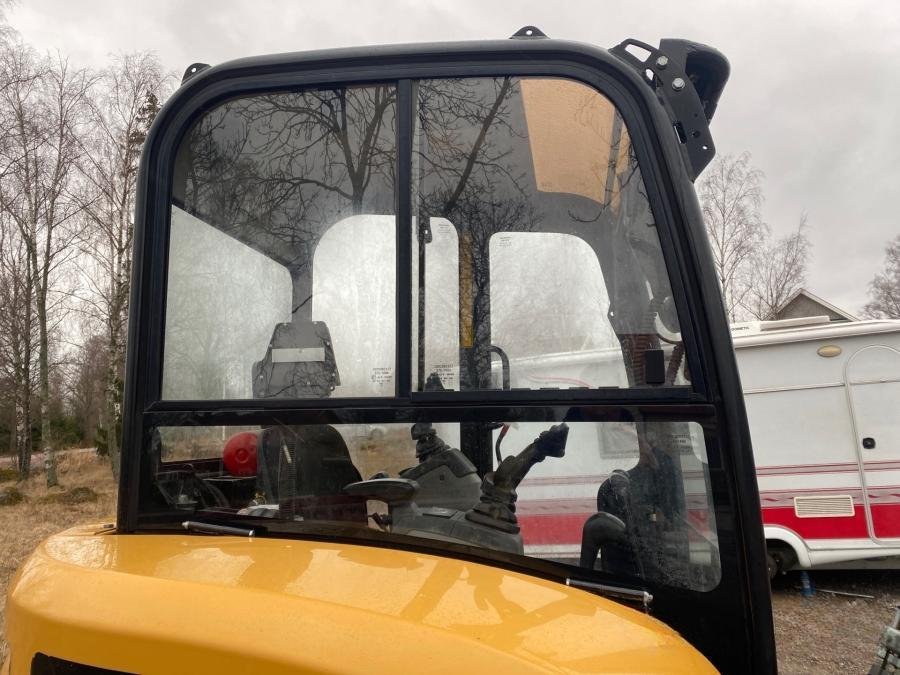

Cabine et commandes
-
Version : Cabine fermée ou canopy (selon configuration)
-

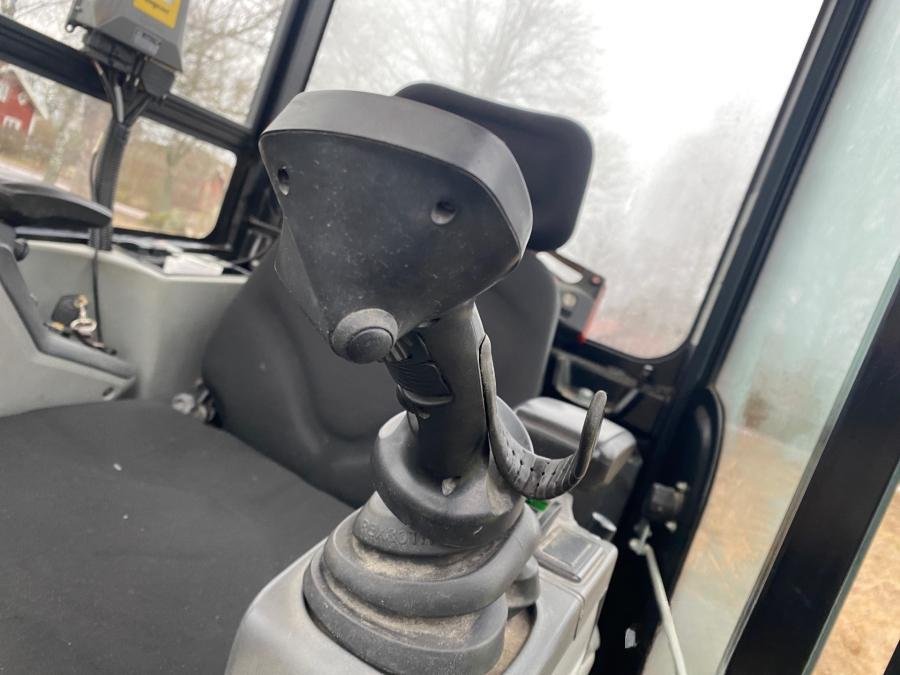

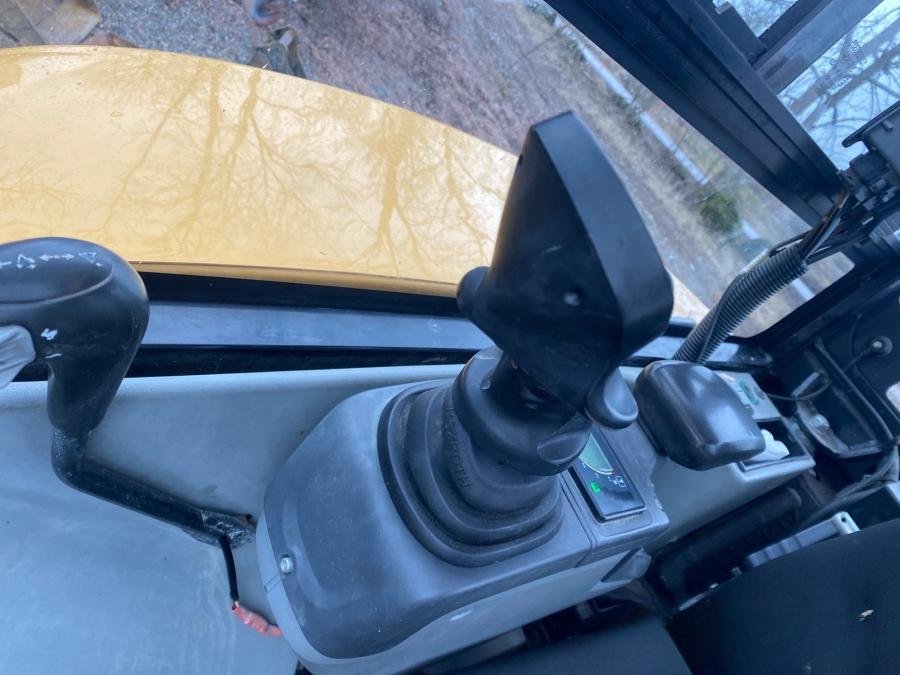

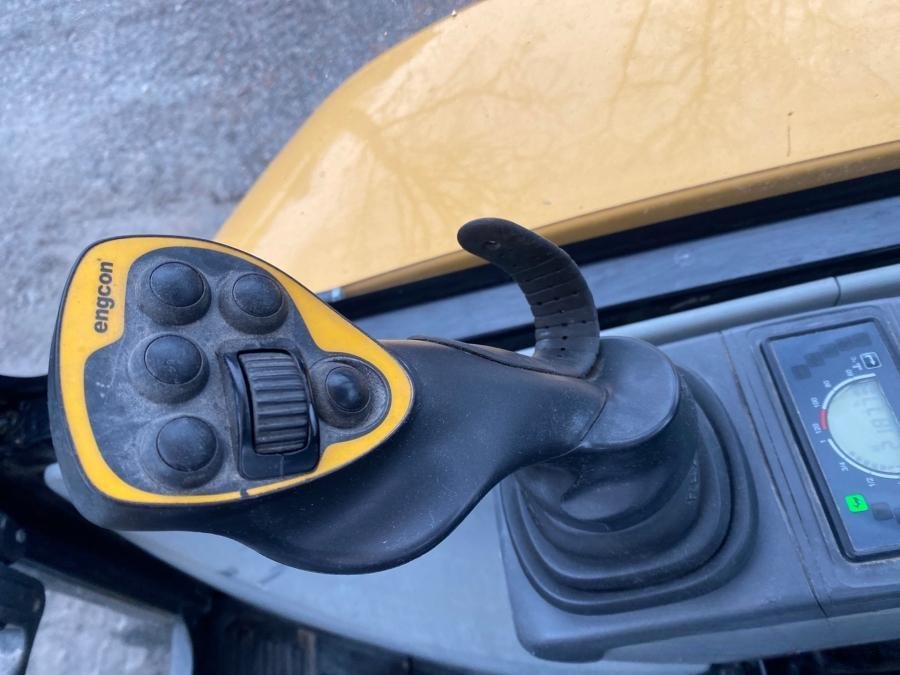

Commandes : Joysticks proportionnels à commande douce
-
Siège : Confort, réglable, suspension mécanique
-
Sécurité : Structure ROPS / FOPS, verrouillage hydraulique, ceinture
-
Instrumentation : Compteur d’heures, jauge carburant, indicateurs de maintenance
-
Chauffage / ventilation : Oui (cabine)
-

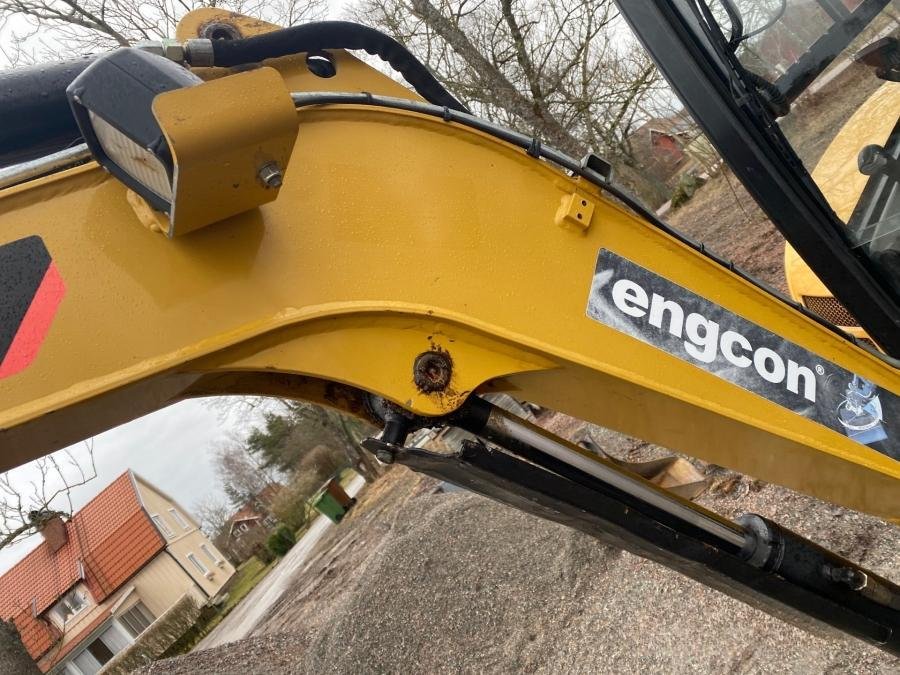

Éclairage : Projecteurs avant et arrière
Équipements et options
-

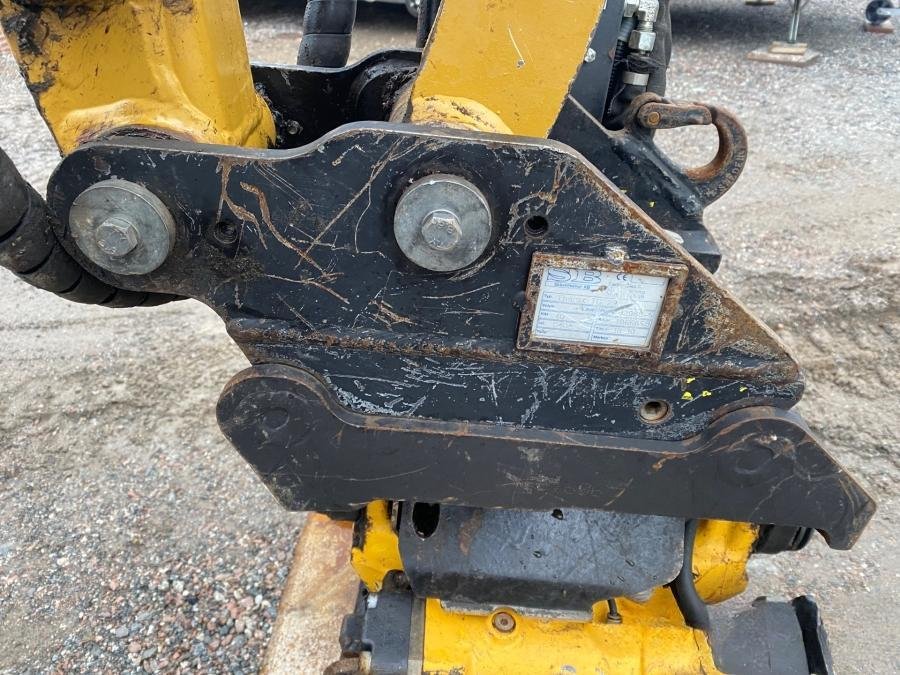

Attache rapide mécanique ou hydraulique (selon version)
-
Ligne hydraulique auxiliaire simple ou double
-
Bras long en option
-

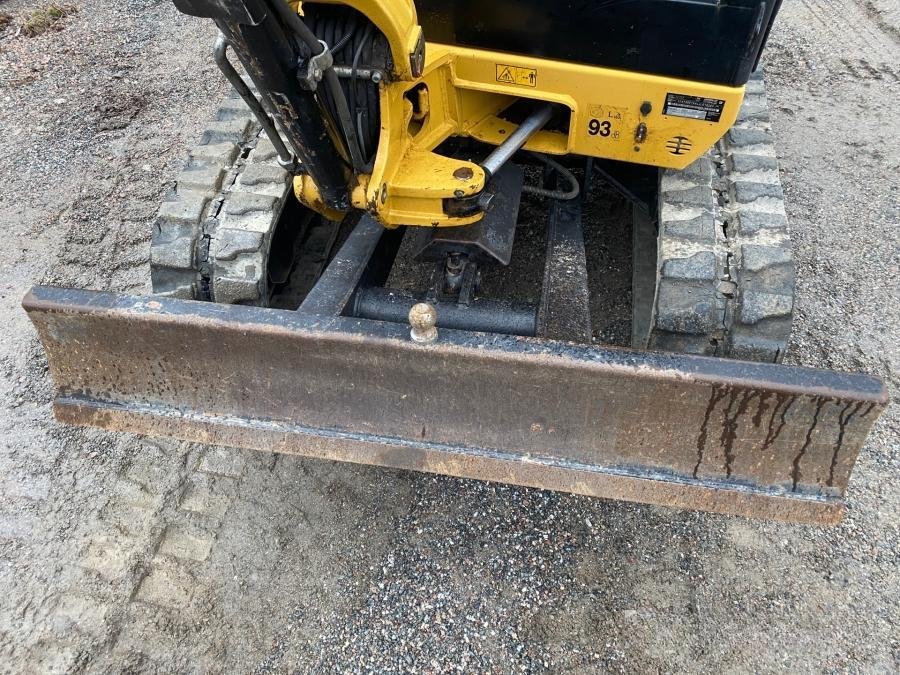

Lame de nivellement avant
-
Compatible avec plusieurs accessoires :
-

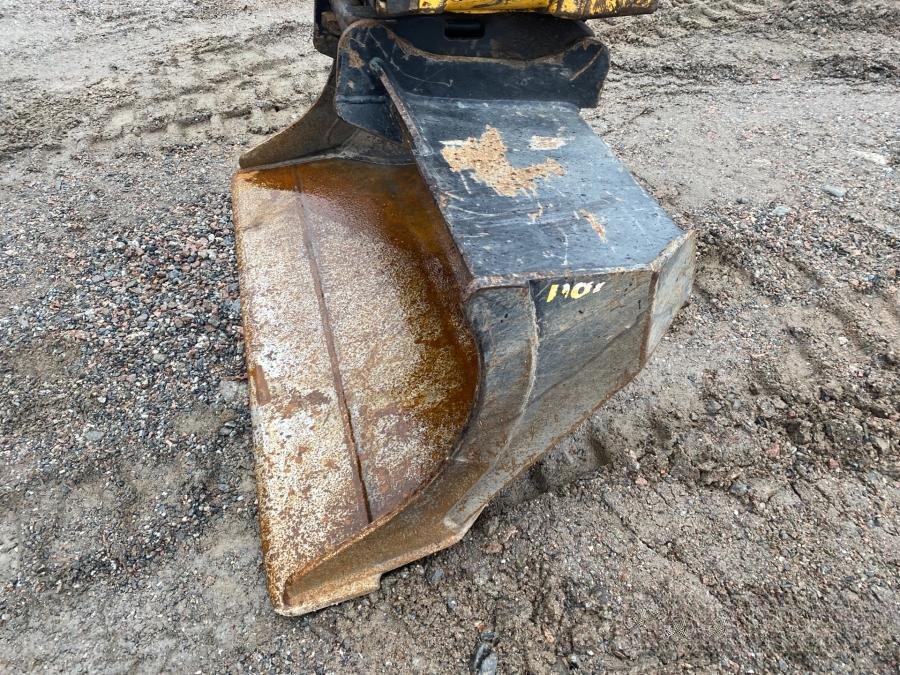

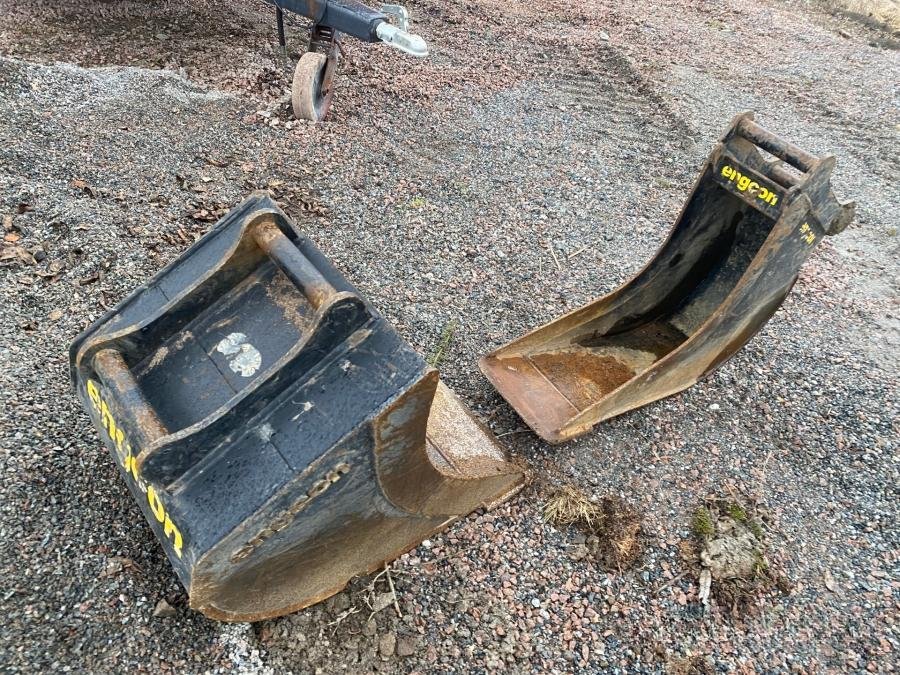

Godets (tranchée, curage, terrassement)
-

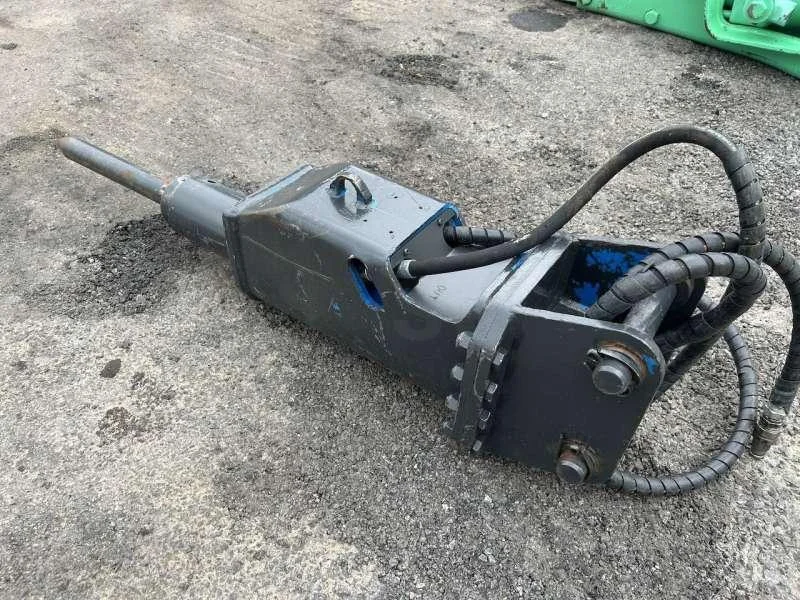

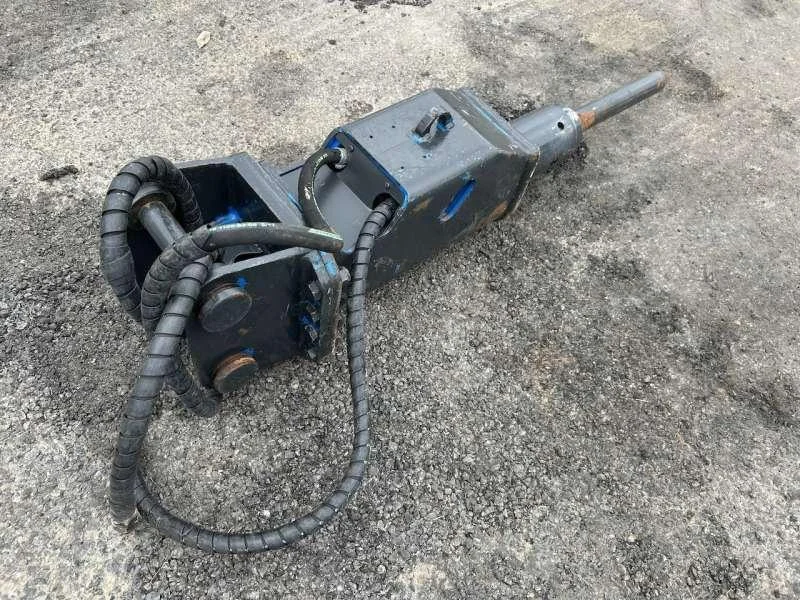

Marteau hydraulique
-
Tarière
-
Pince / grappin
-

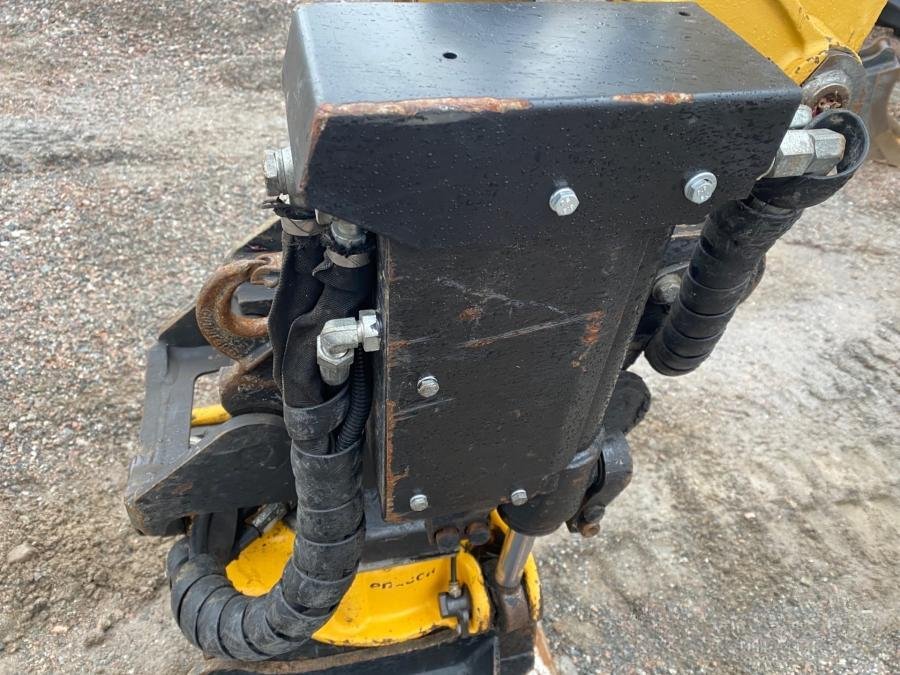

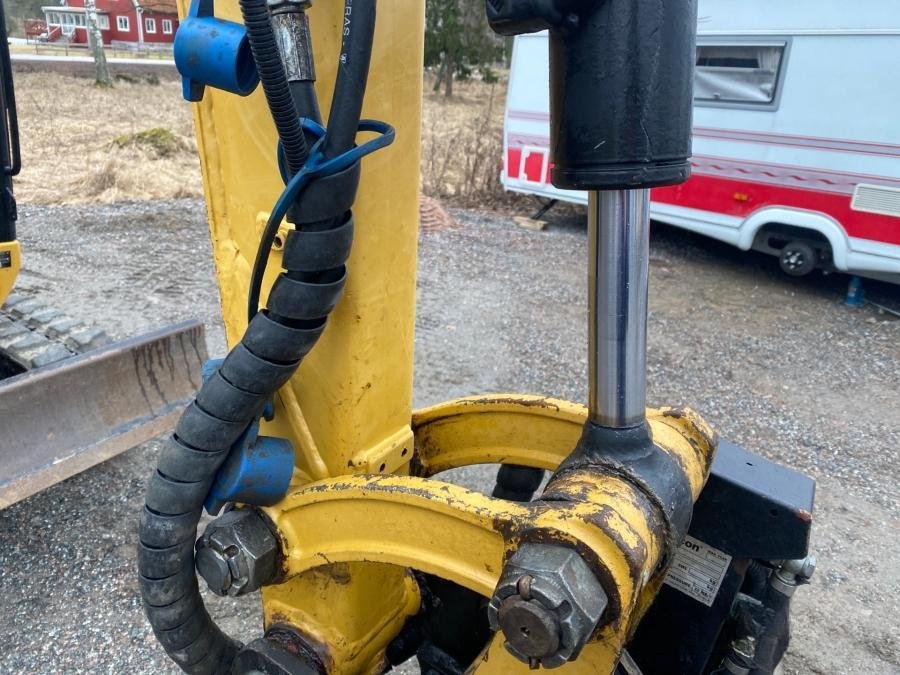

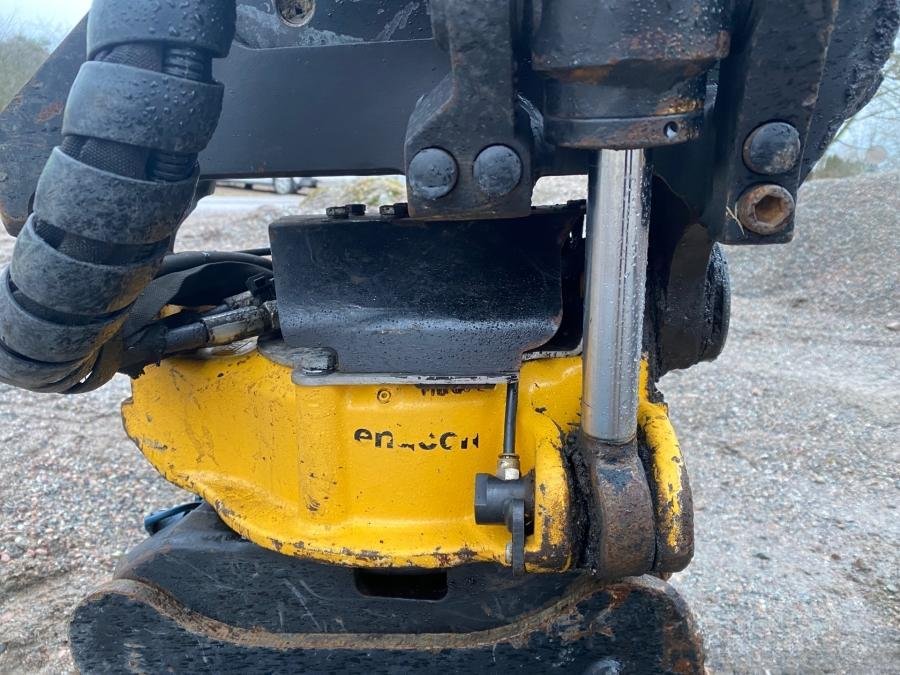

Tiltrotateur (option)
-
Entretien recommandé
-
Vidange moteur : toutes les 250 h
-
Filtre à huile moteur : toutes les 250 h
-
Filtre hydraulique : toutes les 500 h
-
Graissage général : quotidien avant utilisation
-
Contrôle du circuit hydraulique et flexibles : régulier
-
Nettoyage du radiateur et du filtre à air : fréquent en conditions poussiéreuses
-
Contrôle tension des chenilles : chaque semaine

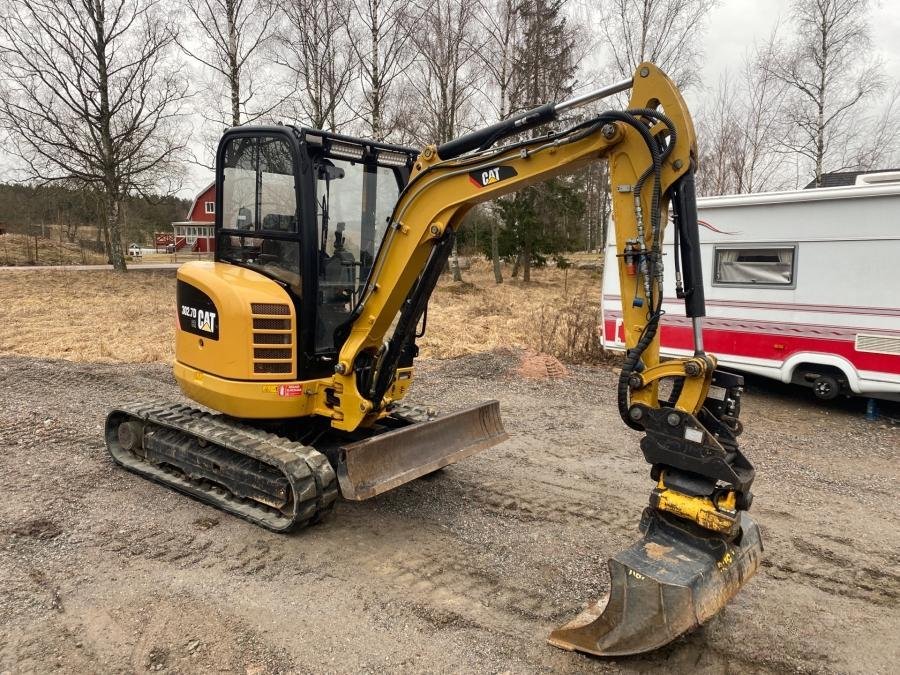

Observations pour machine d’occasion
-

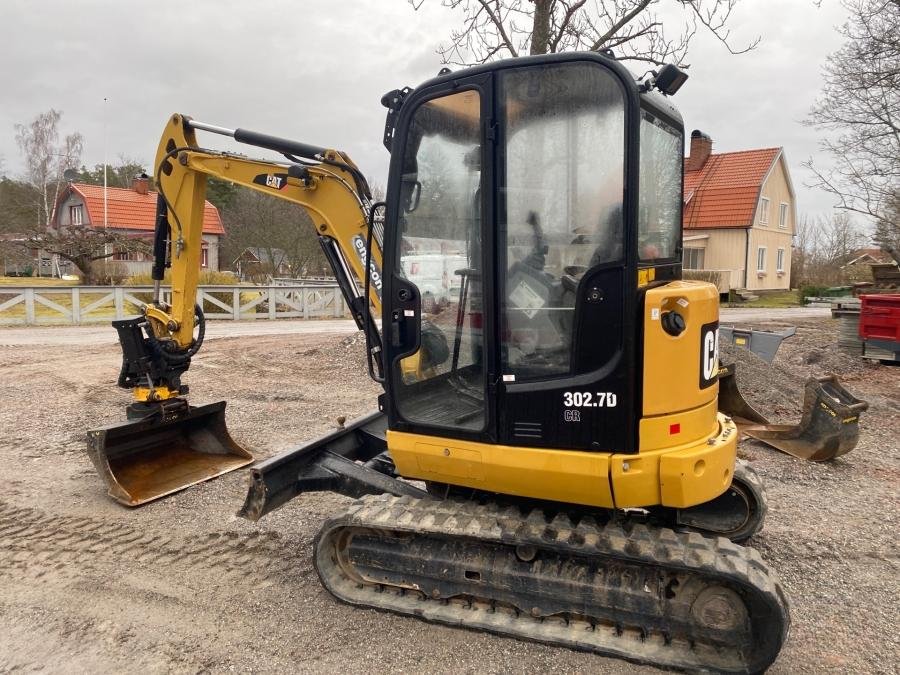

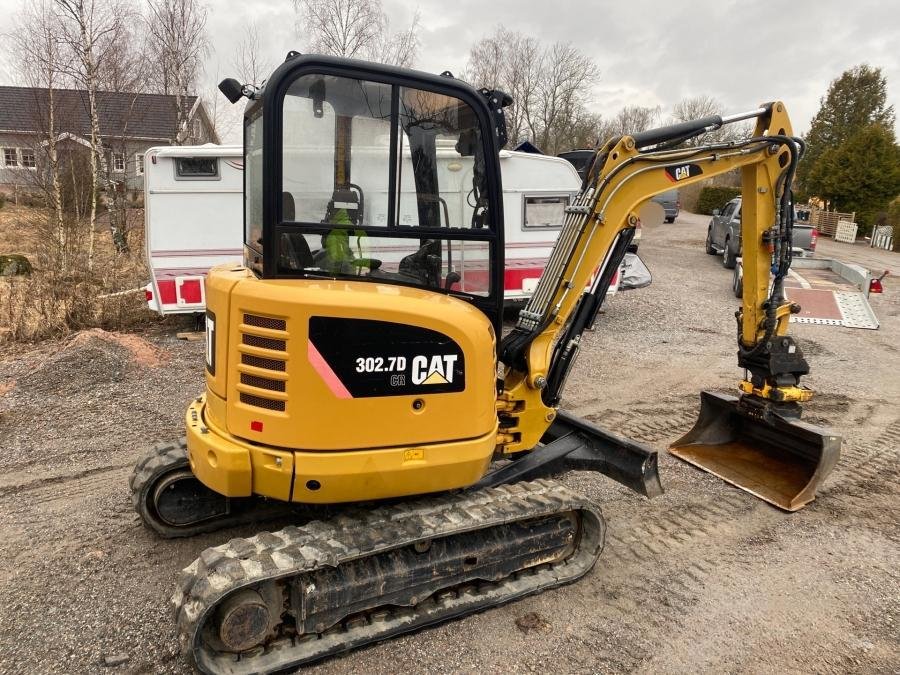

Machine compacte et polyvalente, réputée pour sa robustesse et son confort.
-
1 828 heures : utilisation modérée pour un modèle 2013.
-
Points de contrôle conseillés :
-

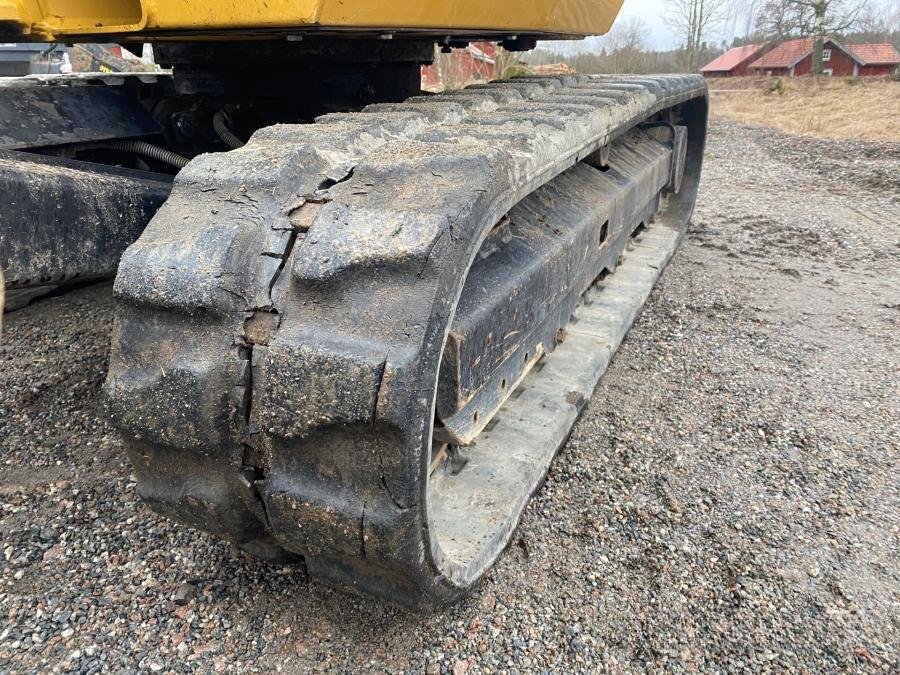

Usure et tension des chenilles
-

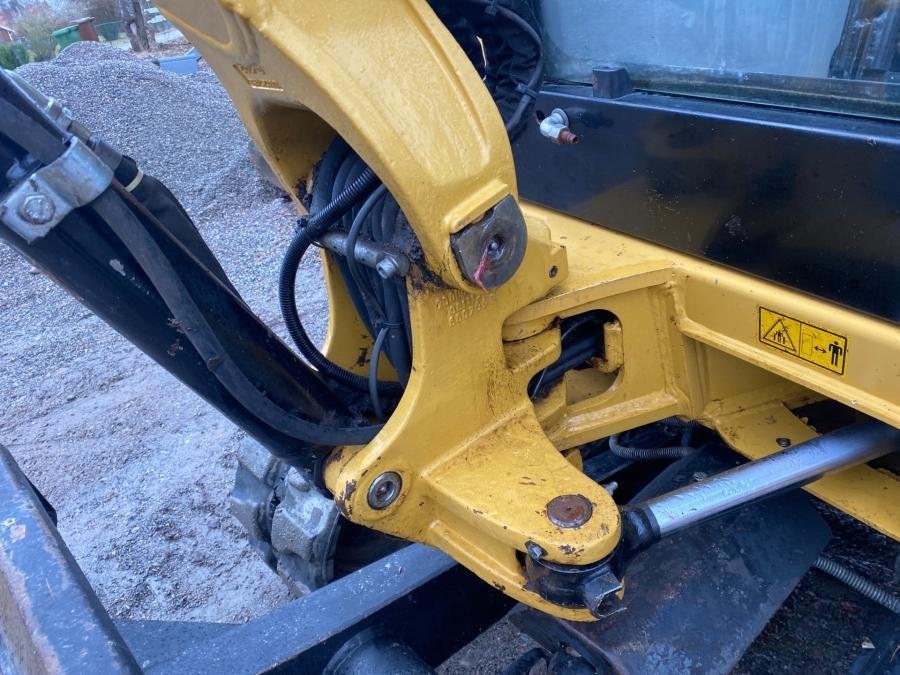

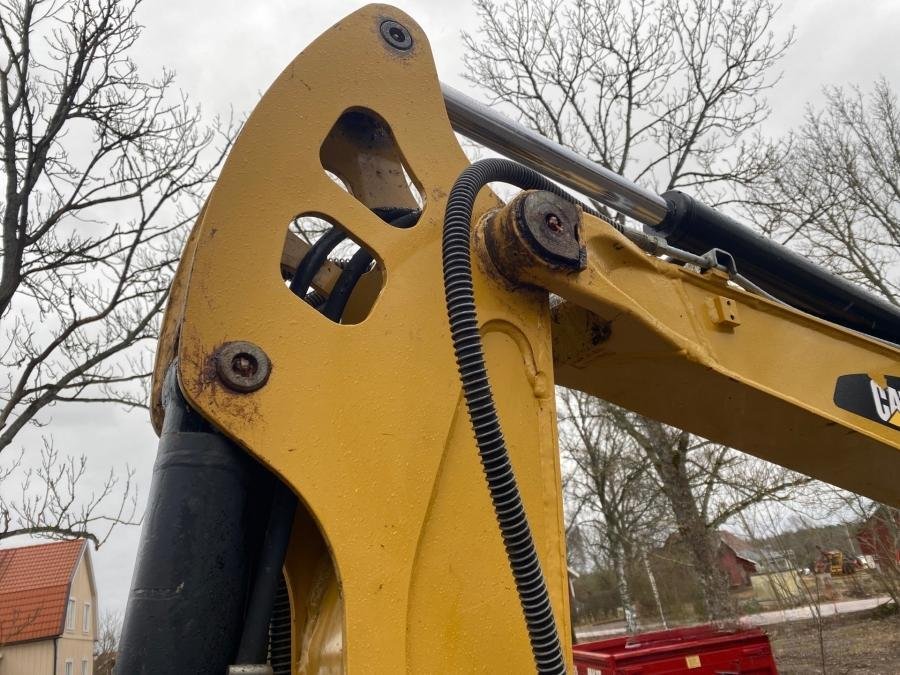

Jeu dans les axes de bras et godet
-
Fuites éventuelles (vérins, raccords hydrauliques)
-
Fonctionnement des deux vitesses de translation
-
Pression hydraulique et performance du moteur Yanmar
-
